网心云OEC/OECT刷入Armbian

本教程仅作记录，你不需要亲自尝试其中的每一个操作。如果你不知道自己在做什么，那就不要做。

心血来潮的买了个OECT，但是刷机耗费的时间有亿点长…

所以需要记录一下

OEC(T)的硬件配置：

OEC(T)的 2.5寸硬盘槽 的空间有点小，装不下 2.5寸的机械硬盘（）

准备 ​

本文在 Windows 下进行， MacOS 请另寻其他教程

• USB-A to Type-C 数据线（ Type-C to Type-C 数据线 不是很推荐，但也不是不行）

• 驱动+刷机工具（RkDevTool_v2.84__DriverAssitant_v5.12.tar.xz）： Github / 123云盘

Tips：
1.DriverAssitant 是要安装的驱动， RkDevTool 是刷机工具
2.上方链接存在时效性，如有需要，请前往 Releases · ophub/kernel - Github 下载最新版
3.如果上方的版本不易刷入，可尝试 DriverAssitant_v5.13 - 蓝奏云 + RKDevTool_Release_v3.31 - 蓝奏云 （经测试， OEC-1.1 版本可用）

• Loader文件：
  • 适用于 OEC-1.1 版本（MiniLoaderAll_oect.bin） ：蓝奏云
  • 适用于 OEC L2.0 版本（MiniLoaderAll.bin）：Github / 蓝奏云
  • 适用于 OEC L2.1 版本（rk356x-MiniLoaderAll.bin）：Github / 蓝奏云

Tips：
1.版本需在拆机后才能看到（印在电路板上）
2.不同版本的Loader之间可能不通用，请根据实际情况选择
3.已知的版本有 OEC L1.0 OEC-1.1 OEC L2.0 OEC L2.1
4.上方未标注的版本，请自行寻找相应的 Loader 文件

• Armbian镜像：Release · sophub/amlogic-s9xxx-armbian - Github

若该镜像无法刷入，可尝试 Flash_Armbian_25.05.0_rockchip_efused-wxy-oec_bookworm_6.1.99_server_2025.03.20 - 123云盘 （经测试， OEC 1.1 可用）

Armbian命名规则 ​

一般来说，以下规则仅适用于 ophub/amlogic-s9xxx-armbian - Github 仓库

发行版（Releases）标题：
Armbian_<系统名称>_save_<更新日期>

资源（Assets）名称：
Armbian_<版本号>_<芯片品牌>_<镜像名>_<系统名称>_<Linux内核版本>_server_<更新日期>.img.gz

对于 网心云OECT 来说，wxy-oect 适用于原版硬件；wxy-oect-replaced 适用于更换芯片&EMMC的

开始 ​

拆机 ​

可参考 不到100块拥有全能NAS，保姆级低功耗家庭服务器搭建指南 - BiliBili 或 网心云 OEC/OECT 刷armbian - Codfish Blog

这里就不过多赘述了 （绝对不是想偷懒）

首次刷机 ​

此时OEC(T)设备系统为 原厂系统 / 昔映

配置刷机工具 ​

在 DriverAssitant 文件夹下打开 DriverInstall.exe （瑞芯微驱动助手） ,根据指引安装驱动

在 RkDevTool 文件夹下打开 RKDevTool.exe （瑞芯微开发工具）

如上图所示，可能需要修改第一、二项的内容：

• 地址 分别更改为 0xCCCCCC 、 0x000000
• 名字 分别更改为 loader 、 system
• 路径 部分要点击后方的小白块，分别更改为 MiniLoaderAll_oect.bin 、 Armbian 的所在路径

若存在 强制按地址写 ，请勾选上

短接 ​

使用 USB-A to Type-C 数据线 ， Type-C端 接入OEC(T)的Type-C接口

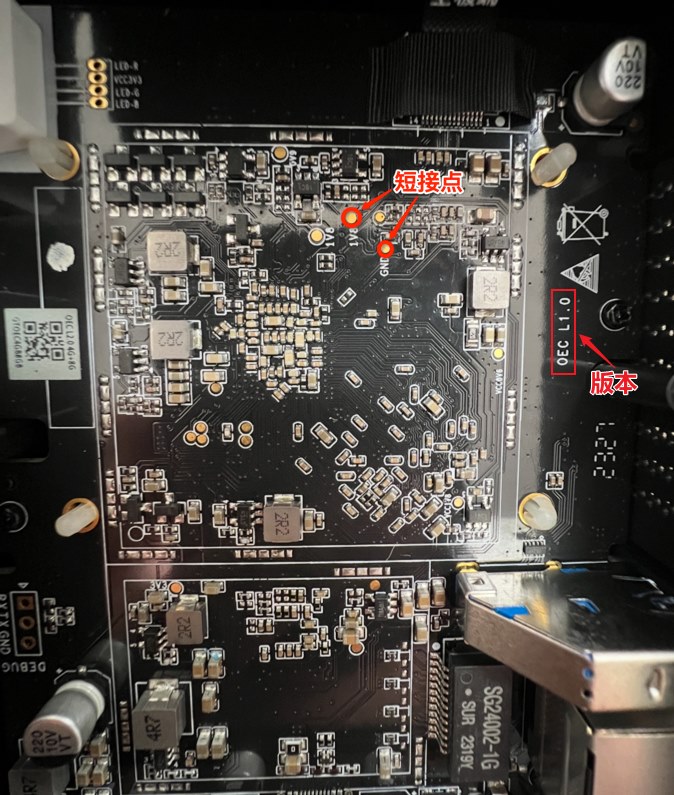

然后找到你的设备对应的短接点（版本号所在位置如下图所示）：

OEC L1.0版本：

OEC-1.1版本：

OEC L2.0版本：

OEC L2.1版本：

该版本尚未找到相应资料，可尝试其他版本的短接点

使用镊子等工具对短接点进行短接，同时 USB-A端 接入电脑

直到电脑检测到设备后立即松开，并在 RkDevTool（瑞芯微开发工具） 中点击 执行

Tips:
1.通常情况下，该方法是可行的
2.若遇到短接时检测不到，松开后就检测到的情况，可选择更换短接点（或者在接入电脑后，OEC(T)设备亮灯的瞬间短接几秒，然后松开）

等待右侧的信息输出，若提示 下载完成 ，即刷入成功

Tips：
1.Armbian镜像一般在5-7GB左右（应该是?），大概需要等待五分钟左右
2.若不确定是否在刷入，可在 任务管理器 查看硬盘的读写量

后续更换系统 ​

此时OEC(T)设备系统为 第三方系统

配置刷机工具 ​

在 DriverAssitant 文件夹下打开 DriverInstall.exe （瑞芯微驱动助手） ,根据指引安装驱动

在 RkDevTool 文件夹下打开 RKDevTool.exe （瑞芯微开发工具）

其中，第一项（ 0xCCCCCC & loader ）不要勾选

第二项要修改的内容：

• 地址 更改为 0x000000
• 名字 更改为 system
• 路径 部分要点击后方的小白块，更改为 系统镜像 的所在路径

若存在 强制按地址写 ，请勾选上

刷入系统镜像 ​

使用 USB-A to Type-C 数据线 ， Type-C端 接入OEC(T)的Type-C接口

按下 reset 按钮，同时 USB-A端 接入电脑

直到电脑检测到设备后立即松开，并在 RkDevTool（瑞芯微开发工具） 中点击 执行

等待右侧的信息输出，若提示 下载完成 ，即刷入成功

Tips：
1.Armbian镜像一般在5-7GB左右（应该是?），大概需要等待五分钟左右
2.若不确定是否在刷入，可在 任务管理器 查看硬盘的读写量

挂载硬盘 ​

第一步：临时挂载 ​

1.显示系统中可用存储设备、磁盘分区等相关信息

lsblk

用的是玩客云那篇文章的截图，方便 （绝对不是我想偷懒）

由上图可知，我的硬盘名称是 sda1

若硬盘是全新的，请执行 mkfs.ext4 /dev/sda1 命令（格式化为 ext4）进行格式化（若存在数据，可跳过此步）

2.创建一个文件夹(挂载点)，用于挂载硬盘

mkdir /mnt/disk
 # 文件夹名disk可更换，依个人喜好就好~

3.挂载硬盘

mount /dev/sda1 /mnt/disk
 # 不要忘记把 sda1 & disk 换成你自己的！

挂载成功后一般无提示，若不确定是否挂载，可执行以下命令查看：

df -h

第二步：永久挂载 ​

即，设备开机时自动挂载

1.查询硬盘uuid及文件系统

blkid /dev/sda1

2.根据硬盘信息制作出开机硬盘自动挂载命令

UUID=你的硬盘UUID /mnt/disk 文件系统格式 defaults,noatime,nofail 0 0

 # 例（不要忘记换成自己的）
UUID=80278b04-2d19-984c-bdce-65ab443908ab /mnt/disk ext4 defaults,noatime,nofail 0 0

一些说明：

• defaults:使用默认挂载参数（rw, suid, dev, exec, auto, nouser, async）
  • rw: 读写模式
  • suid: 允许 SUID 和 SGID 位生效
  • dev: 允许解析设备文件
  • exec: 允许执行该分区上的二进制文件
  • auto: 允许在启动时通过 mount -a 自动挂载
  • nouser: 只允许 root 用户挂载该文件系统
  • async: 使用异步 I/O 操作
• noatime:禁止在每次读取文件时更新其“访问时间 (atime)”元数据（减少对硬盘的写入次数）
• nofail:若该设备不存在或无法挂载，启动时系统不会报错并继续启动流程，而不是等待或进入紧急恢复模式
• 第一个数字 0 : 表示不使用 dump 这个古老的备份工具进行备份
• 第二个数字 0 : 表示不使用 fsck 工具检查文件系统的完整性（若设置为 2 时，则表示系统在启动时会检查这个文件系统，但优先级低于根文件系统 (根文件系统设为 1 ) ）

3.编辑磁盘挂载配置文件，将上一步制作出的命令添加到末行

# 先备份再编辑配置文件
cp /etc/fstab /etc/fstab.backup
nano /etc/fstab

或

# 先备份再编辑配置文件
cp /etc/fstab /etc/fstab.backup
vi /etc/fstab

Tips:vi编辑命令使用方法
1.使用键盘方向键调整光标位置
2.按下Insert键(或按下 i键 )，可以见到窗口左下角有 Insert 字样，表示当前为插入编辑状态
3.编辑完内容后，按下Esc键，输入 :wq 再按回车可以保存并退出编辑，而输入 :q! 回车则取消保存

4.测试硬盘是否挂载成功（如果报错千万不要重启，会导致进不了系统）

mount -a

常见问题 ​

下载BOOT失败 ​

一般多试几次就可以了

若多次尝试后均未成功，可参考本文的 #刷机 部分

测试设备失败 ​

一般现象为在 BOOT下载 成功后, 执行到"测试设备"时提示 测试设备失败

这说明 BOOT 已经写进去了并且板子也启动了, 但是从上位机去检查板子的 USB接口 失败了，可再多试几次

但也可能是写入的 MiniLoaderAll.bin 不合适, 没有正常启动板子的USB口，可选择换一个 MiniLoaderAll.bin 试试

Armbian的账户密码 ​

默认用户： root
默认密码： 1234

MASKROM设备 与 LOADER设备 ​

在OEC(T)设备为 原厂系统/昔映 时，则会提示为 MASKROM设备
在OEC(T)设备为 第三方系统 时，则会提示为 LOADER设备

设备内部结构图 ​

图片来自互联网

【OEC-1.1】PCB正面：

【OEC-1.1】PCB背面：

PCB背面：

PCB背面 - 瑞芯微芯片RK3566：

PCB背面 - 瑞昱网卡芯片RTL8211F：

参考资料 ​

• Add wxy OEC-turbo by andyfanybo · Pull requests #2736 · ophub/amlogic-s9xxx-armbian - Github
• 网心云 OEC/OECT 刷armbian - Codfish Blog
• 网心云 OEC/OECT 笔记(1) 拆机刷入Armbian固件 - CSDN博客
• [重发/线刷包]适用于OEC，带VPU，灯控等的Debian Armbian - 恩山无线论坛
• 网心云OEC/OEC-turbo刷机各类问题汇总/下载boot失败/测试设备失败/短接的三个版本
• 网心云OEC/OEC-turbo刷机问题——刷机教程、救砖方法、技术要点及下载boot失败异常解决尝试 - CSDN博客
• OecTurbo1.0刷机Armbian错误记录和解决办法（可能你需要） - 恩山无线论坛
• 不到100块拥有全能NAS，保姆级低功耗家庭服务器搭建指南 - BiliBili
• OECTurbo 刷机短接点新方法 - 恩山无线论坛

后记 ​

总耗时两天…

虽然内容还是不够全（参考资料和实践设备不够，悲），但总体上还算说得过去(？)
